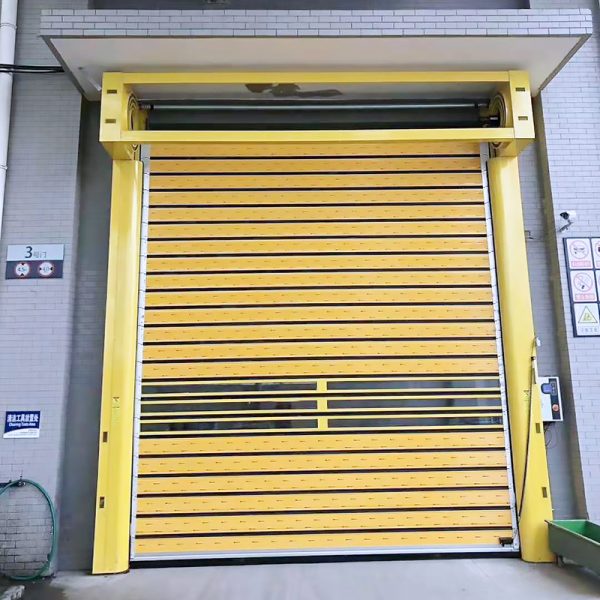

Скоростные спиральные ворота HF-RSSD 03
Скоростные спиральные ворота HF-RSSD 03
Скоростные спиральные ворота для наружного применения с алюминиевыми панелями толщиной 40 мм и 50 мм заполненными пенополиуретаном обеспечивающими прекрасную теплоизоляцию.
Оптимизация производственного процесса. За счет высокой скорости открывания и закрывания спиральных ворот удается оптимизировать рабочие процессы и значительно ускорить выполнение логистических операций. В зависимости от варианта исполнения алюминиевые двустенные секции наматываются по спирали или движутся по направляющим.
Прекрасная теплоизоляция. Прочные алюминиевые секции ворот заполнены вспененным полиуретаном и термически разделены. Таким образом, энергетические потери снижаются и достигаются очень высокие показатели теплоизоляции – до 0,64 Вт/ (м²·K). Когда к воротам предъявляются специальные требования к условиям хранения охлажденных и замороженных продуктов, наилучшим выбором будут скоростные ворота с толщиной секций 50 мм.
Надежная безопасность. Высокая скорость требует особых мер по обеспечению безопасности. Решение: световая решетка, которая серийно устанавливается в боковых элементах ворот и имеет необходимую защиту. За счет своего расположения она бесконтактно контролирует всю зону закрывания ворот до высоты 2500 мм.

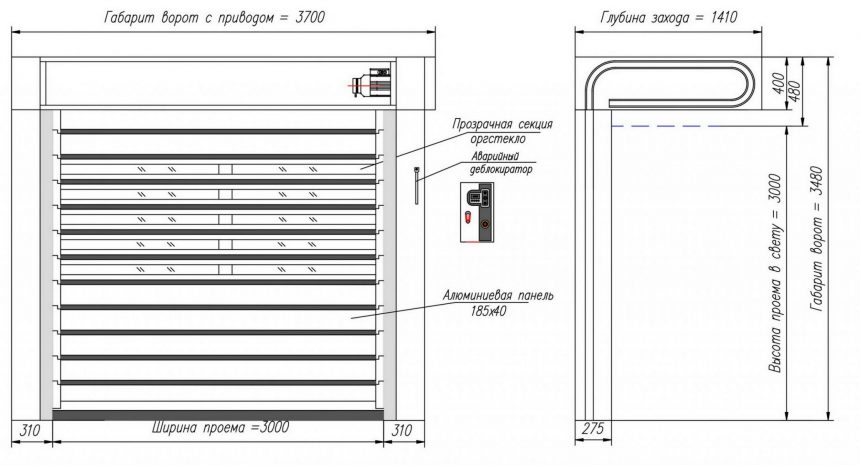

Технические характеристики скоростных спиральных ворот HF-RSSD 03
| Параметр | Значение | Примечание |
| Максимальный размер мм. | max 11000х9000h | Возможно изготовление ворот большего размера (по запросу). |
| Скорость открытия | max 2 м/с | Регулируемая скорость открытия от 0.5 до 2 м/с |
| Скорость закрытия | max 1 м/с | Регулируемая скорость закрытия от 0.5 до 1 м/с |
| Ветровая нагрузка | 110 км/ч | Максимальное значение |
| Толщина алюминиевой панели | 40 мм | Возможные варианты толщины панели 40/50 |
| Теплоизоляция | 1,95 Вт/(м²K) | Значение для ворот размером 3000х3000 |
| Мощность электропривода | 0,75; 1,5; 2,2 кВт | В зависимости от размера ворот |
| Напряжение | 220 V | Отклонение +/- 2% |
| Частота | 50 Гц | |
| Класс защиты IP | 65 | Класс защиты блока управления, IP 54. Для влажных помещений рекомендуется установить доп. полукорпус блока управления с защитой IP 65 |
| Температура эксплуатации, °C | от -30 до +50 | При эксплуатации ниже -15 рекомендуется установить обогрев направляющих и электропривода (доп.опция) |
| Системы безопасности ворот | Стандарт | Чувствительная кромка безопасности, световой барьер/фотоэлементы, ручка разблокировки электропривода, кнопка STOP на блоке управления |
| Дополнительные Системы безопасности ворот | Опция | Световая решетка высотой 1800 мм, возможна установка решетки по всей высоте проема |
| Системы управления | Стандарт | Кнопочный пост на блоке управления |
| Доп. системы управления | Опция | Пульт ДУ, Радар, Индукционная петля, Считыватель магнитных карт |
| Сервисное обслуживание циклов | 100 000 | При большей интенсивности эксплуатации ворот рекомендуется чаще проводить сервисное обслуживание |
| Гарантия | 12 месяцев | При проведении сервисного обслуживания с первого года эксплуатации |
Бесконтактная система наматывания полотна
Высокая скорость открывания и точный ход ворот обеспечиваются за счет втягивания секций в спиральную консоль. Благодаря бесконтактной технологии наматывания секции ворот не изнашиваются, и ворота дольше сохраняют свой эксклюзивный внешний вид.
Блок управления для скоростных спиральных ворот
Блок управления с преобразователем частоты уменьшает нагрузку на механическую часть ворот, продлевая таким образом срок их службы. Возможно подключение дополнительных аксессуаров: световая решетка (система безопасности), индукционная петля, радар (датчик движения), пульт дистанционного управления, считыватель магнитных карт, кодовый замок, детектор отпечатка пальцев.
Сервопривод для скоростных спиральных ворот
Электропривод высокоинтенсивный с большим ресурсом и плавной работой. Привод комплектуется электронным энкодером для точного определения положения ворот. а так же магнитным тормозом. В зависимости от размера ворот, устанавливается привод определенной мощности 0,75; 1,5; 2,2 кВт
Системы управления скоростными спиральными воротами
Датчик радар – система управления ворот, устанавливается для управления воротами бесконтактным способом. Возможна расширенная регулировка радара: увеличение/уменьшение активной зоны работы, запрет срабатывания на параллельное перемещение, запрет срабатывания на людей, режим присутствия и т.д.

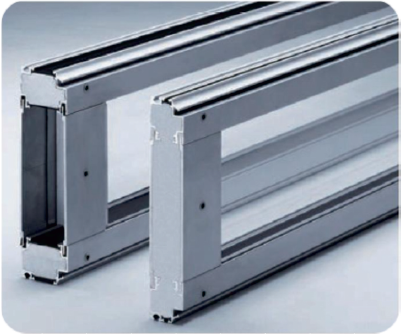

Панели для скоростных спиральных ворот
Алюминиевые панели толщиной стенки 0,8 мм, заполненные пенополеуретаном толщиной 40 мм или 50 мм. 8 стандартных цветов, возможна покраска в любой цвет по карте RAL. Возможно заполнение прозрачными панелями до 70% полотна.

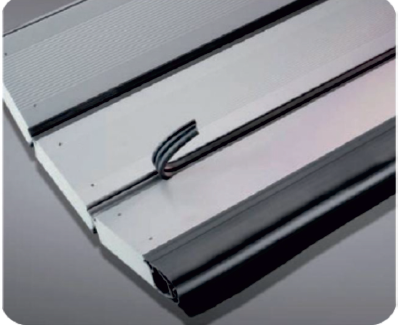

Продуманное энергосбережение
Резиновые уплотнители по всему контуру ворот и в стыках между панелями, обеспечивают значительную теплоизоляцию готового изделия, что уменьшает расходы электроэнергии в холодный и теплый период года.
СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ HF-RSSD 03
Открыть файл PDf
Открыть файл PDf
Открыть файл PDf
СКОРОСТНЫХ СПИРАЛЬНЫХ ВОРОТ HF-RSSD 03
Открыть файл PDf
Открыть файл PDf
Открыть файл PDf
КАТАЛОГИ И СЕРТИФИКАТЫ
Открыть файл PDf
Открыть файл PDf
Открыть файл PDf
СКОРОСТНЫЕ СПИРАЛЬНЫЕ ВОРОТА HF-RSSD 03

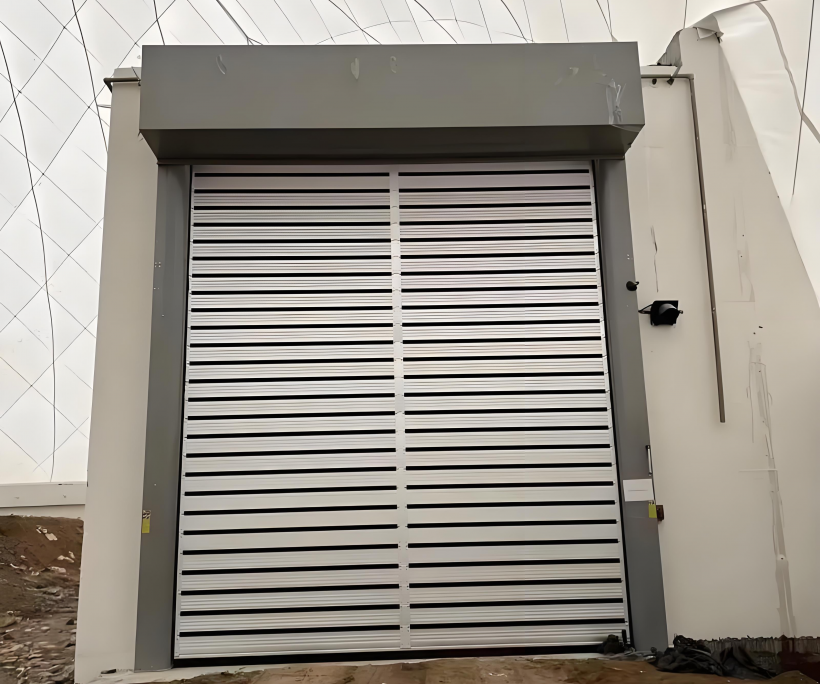

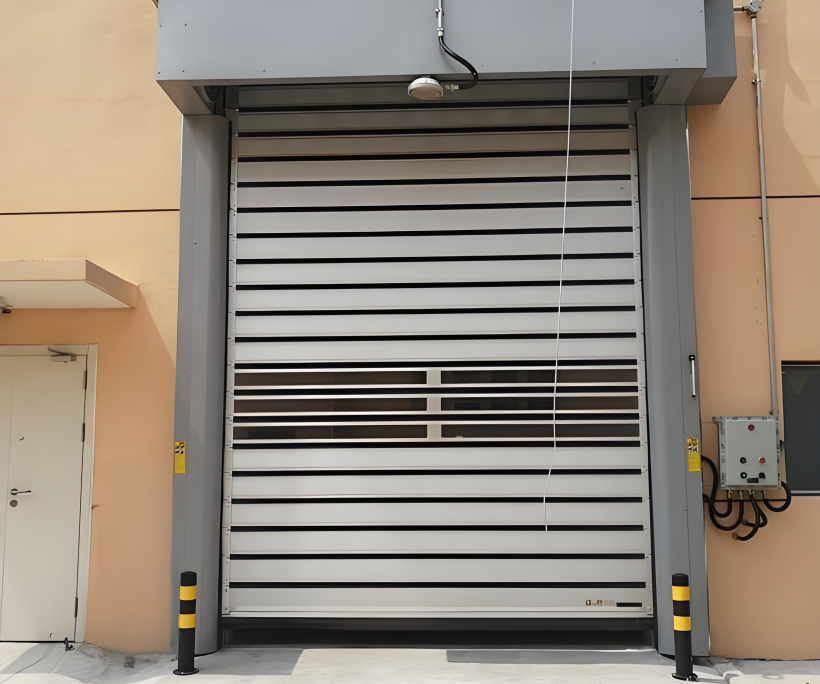

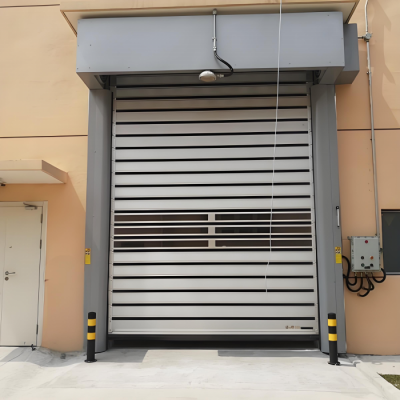

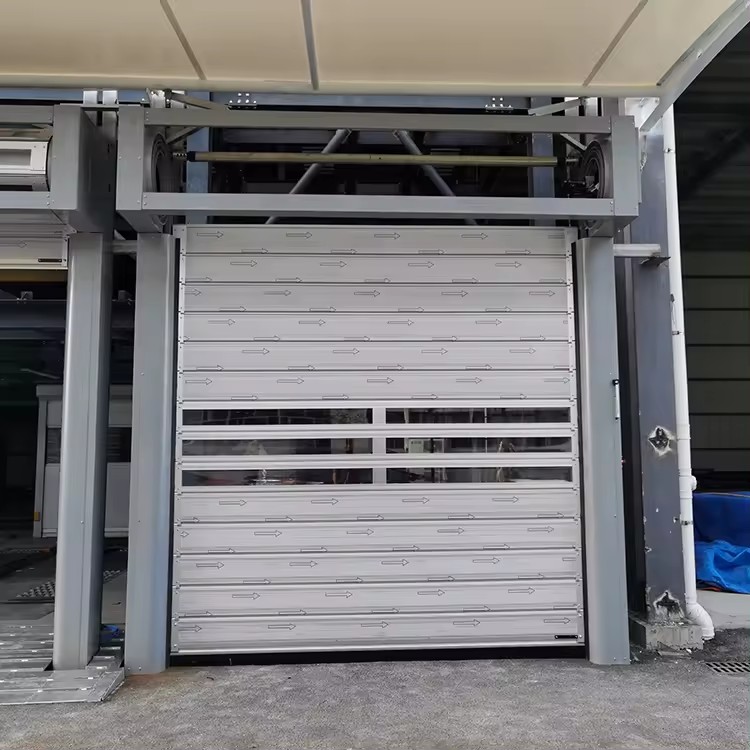

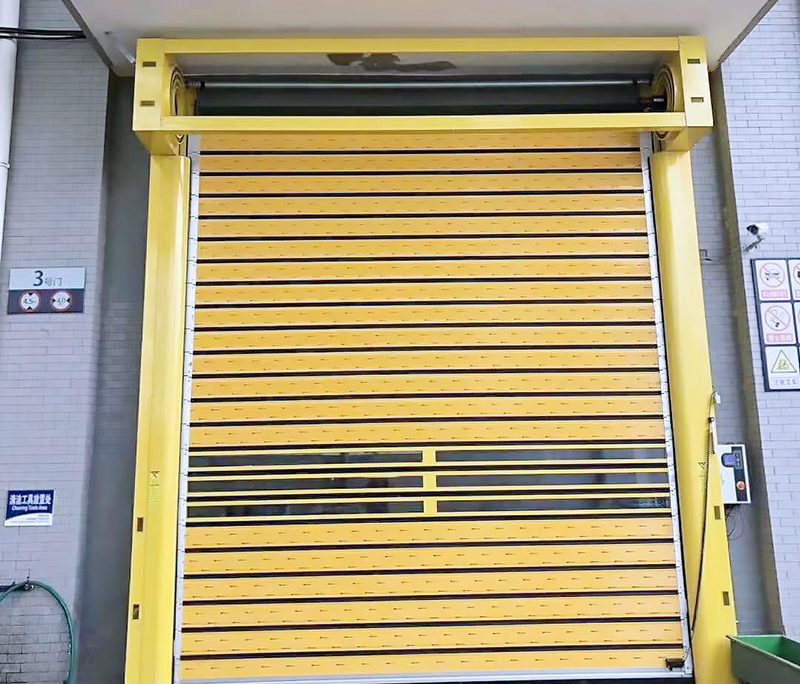

Примеры скоростных спиральных ворот
FAQ
Какие типы автоматических ворот вы предлагаете?
Наша компания предлагает весь спектр автоматических скоростных ворот. У нас вы можете приобрести спиральные, рулонные, секционные и ворота из ПВХ. Так же мы поставляем перегрузочное оборудование для складов.
Как быстро вы устанавливаете автоматические ворота?
Срок поставки составляет от 2 до 3 месяцев.
Какую гарантию вы предоставляете на ворота и монтаж?
На всю продукцию гарантия 12 месяцев. Возможна расширенная гарантия на 24 месяца.
Возможно ли автоматизировать уже установленные ворота?
Зависит от типа ворот.
Какие материалы используются при производстве ворот?
Возможно изготовление ворот из алюминия, ПВХ, оцинкованной стали, нержавеющей стали 201 и нержавеющей стали 304.
Оказываете ли вы услуги по ремонту и обслуживанию ворот?
Мы проводим сервисное обслуживание установленных ворот, а так же производим ремонт и замену запчастей
