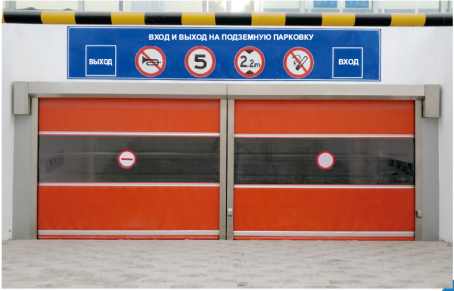

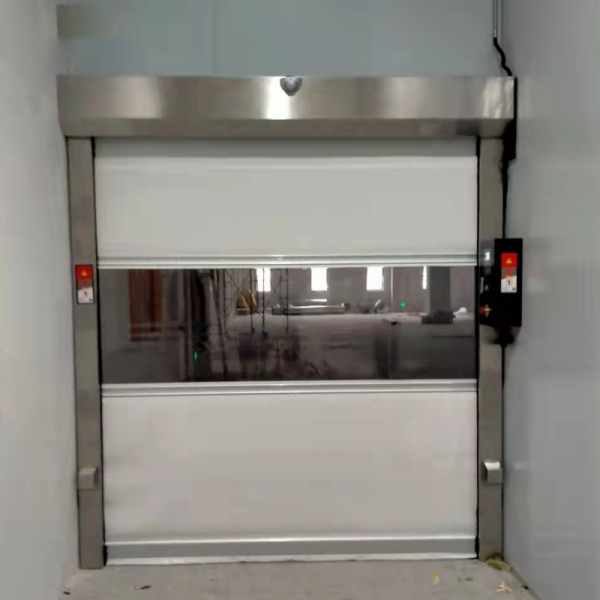

Скоростные ПВХ ворота для внутренних помещений HF-RHSD
Технические характеристики скоростных ворот из ПВХ HF-RHSD
| Параметр | Значение | Примечание |
| Максимальный размер мм. | max 6000х8000h | Возможно изготовление ворот большего размера (по запросу). |
| Скорость открытия | max 1.5 м/с | Регулируемая скорость закрытия от 1 до 1.5 м/с |
| Скорость закрытия | max 0.8 м/с | Регулируемая скорость закрытия от 0.5 до 0.8 м/с |
| Ветровая нагрузка | 15 км/ч | Максимальное значение |
| Теплоизоляция | 2,9 Вт/(м²K) | Значение для ворот размером 3000х3000 |
| Мощность электропривода | 0,75; 1,5; кВт | В зависимости от размера ворот |
| Напряжение | 220 V | Отклонение +/- 2% |
| Класс защиты IP | 65 | Класс защиты блока управления, IP 54. Для влажных помещений рекомендуется установить доп. полукорпус блока управления с защитой IP 65 |
| Температура эксплуатации, °C | от -30 до +50 | При эксплуатации ниже -15 рекомендуется установить обогрев направляющих и электропривода (доп.опция) |
| Системы безопасности ворот | Стандарт | Чувствительная кромка безопасности, световой барьер/фотоэлементы, ручка разблокировки электропривода, кнопка STOP на блоке управления |
| Дополнительные Системы безопасности ворот | Опция | Световая решетка высотой 1800 мм, возможна установка решетки по всей высоте проема |
| Системы управления | Стандарт | Кнопочный пост на блоке управления |
| Доп. системы управления | Опция | Пульт ДУ, Радар, Индукционная петля, Считыватель магнитных карт |
| Сервисное обслуживание циклов | 50 000 | При большей интенсивности эксплуатации ворот рекомендуется чаще проводить сервисное обслуживание |
| Гарантия | 12 месяцев | При проведении сервисного обслуживания с первого года эксплуатации |
Блок управления
Блок управления с преобразователем частоты уменьшает нагрузку на механическую часть ворот, продлевая таким образом срок их службы. Возможно подключение дополнительных аксессуаров: световая решетка (система безопасности), индукционная петля, радар (датчик движения), пульт дистанционного управления, считыватель магнитных карт, кодовый замок, детектор отпечатка пальцев. Сенсорный экран дисплея с простыми настройками. Устройство эффективное, энергосберегающее и точное, использует 32-битный цифровой сигнальный процессор (DSP), точность управления, быстрый отклик с высокой производительностью, высокой надежностью и стабильностью. Устойчивость к низким температурам.
Сервопривод для скоростных ворот
Электродвигатель, питание 220 В, мощность 0,75 кВт/1,4 кВт , имеет большие преимущества:
1. Небольшой размер и легкий вес
2. Простая установка и удобное, безотказное управление
3. Энергосбережение и энергосберегающий режим, с уровнем энергосбережения от 35% до 80%.
4. Скорость отклика на 0,03 с выше, а производительность более стабильна
5. Максимальная частота вращения составляет 4000 оборотов в минуту
6. Высокая точность, длительное время использования.
Системы управления скоростными воротами
Датчик радар – система управления ворот, устанавливается для управления воротами бесконтактным способом. Возможна расширенная регулировка радара: увеличение/уменьшение активной зоны работы, запрет срабатывания на параллельное перемещение, запрет срабатывания на людей, режим присутствия и т.д.
Блок заправки полотна ПВХ ворот
В случае случайного удара полотно может выйти с направляющей и автоматически восстановиться в процессе подъема, в течение всего процесса нет необходимости в ручном ремонте и сбросе сканирующего элемента.
Выбор цвета полотна ворот
Широкий выбор цвета, фактуры и толщины полотна ворот.
Полотно ворот: высокопрочное полиэфирное волокно, поверхность выполнена из мягкого материала с напылением эпоксидной смолы;
Прочность на разрыв: ≥500 Н;
Температура растрескивания при низкой температуре: -30 ℃.
Защита от коррозии и ультрафиолета: горизонтальные армирующие стержни укрепляют корпус ворот, устойчивость к давлению ветра 200 Н/㎡;
Направляющая для скоростных ворот из ПВХ
Направляющая выполнена из нержавеющей стали 201, возможно изготовление из нержавеющей стали 304. Короб вала и короб привода из нержавеющей стали 0.9 мм. Конструкция и применение нагревательного механизма позволяют избежать замерзания направляющей в следствии теплообмена, возникающего при частой эксплуатации, в условиях отсекания теплого и холодного помещения.
